Разновидности и основные технические характеристики арматурной сетки Вр-1

20 января 2020

В строительной отрасли имеются бетонные конструкции, которые нуждаются в укреплении специальными армирующими материалами. Сетка ВР-1 является самым востребованным строительным материалом. Данная продукция обладает высокими показателями прочности и надежности, что обеспечивает высокий срок эксплуатации конструкции.

В данной статье мы подробно рассмотрим, что представляет собой, где применяется, сетка ВР виды и размеры. Рассмотрим основные классификации и способ расчета необходимого количества материала для укрепления.

Общее представление об укрепляющих сетках

Арматурная сетка представляет собой металлическое изделие, которая изготавливается из стальной проволоки различного диаметра. Проволока нарезается на куски определенного размера и сваривается строго перпендикулярно по отношению друг к другу. В зависимости от класса и предназначения готовой продукции проволока для изготовления может применяться разная. Это может быть холоднокатаная сетка ВР-1 из специальной стали с низким содержанием углерода в составе или горячекатаная из стали марки А-III или А-I.

banner-kpm

Вам необходимо обратить свое внимание на обозначения в виде: сетка ВР-2, сетка ВР-3 и т.д. Это не разновидность проволоки, а соответствующий класс прочности. Чем выше число, тем больше будет диаметр стержней, а соответственно и выше класс прочности. Стержни могут быть как гладкими, так и с рифленой поверхностью. Сетка из проволоки с рифлениями будет обеспечивать более прочное соединение с бетонной смесью.

Продукция изготавливается на специализированных предприятиях, где имеются необходимые станки и дополнительное оборудование для сварки. Готовые изделия с маленьким диаметром и размером ячеек сворачиваются в рулоны. Более толстая продукция поставляется на продажу в картах определенного размера. Каждый карт должен иметь документацию и соответствующие сертификаты качества.

Все характеристики и геометрические размеры изделия должны соответствовать ГОСТУ:

setka-vr-1

• Стандартные размеры ячеек от 50 на 50 миллиметров, до 200 на 200 миллиметров;

• Один погонный метр сетки из самой тонкой проволоки должен весить примерно 0,5 килограмм, а из самой толстой проволоки – 3,7 килограмм. Допускается небольшое отклонение (50-80 грамм);
• Ширина карта или рулона не более 150 миллиметров, а длина одного полотна – 200 миллиметров.
Как вы уже поняли, основной материал для изготовления сеток – это металлическая проволока Вр-1. Она широко используется как в строительной, так и в промышленной отрасли. Она может изготавливаться из стали различных марок, а также с добавлением примесей других металлов (цинк, алюминий и другие).

6 основных групп классификации

В ГОСТе, на основании которого производится армирующая сетка для укрепления бетонных конструкций, прописаны семь основных классификационных групп. Давайте рассмотрим каждую из них более подробно.

  1. Первая группа распределяет изделия по основному сечению прутка:
    • Легкий тип. К этой категории относятся изделия, изготовленные из стержней толщиной не более 5 миллиметров. Основной шаг армирования бетонных конструкций должен соответствовать базовым значениям (10-30 сантиметров). При необходимости его можно изменять в большую или меньшую сторону, но на это должно быть техническое и экономическое обоснование;
    • Тяжелый тип. Здесь для производства используются прутки с толщиной от 12 до 40 миллиметров. Если арматура предварительно проходила процедуру термической обработки для укрепления, то можно использовать стержни с диаметром от 10 мм.
  2. Вторая группа. Распределение относительно положения распределительной и главной рабочей арматуры. Здесь имеется всего две разновидности:
    • Рабочие прутки могут располагаться как вдоль, так и поперек, а прутки распределительного типа должны находиться строго перпендикулярно относительно самой сетки;
    • Рабочие прутки сразу находятся вдоль и поперек.
  3. Третья группа для классификации выполняется по техническим характеристикам:
    • Первый класс. Это тяжелые конструкции с большой толщиной проволоки (сетка ВР -6). Рабочие прутья располагаются продольно и имеют большее сечение, чем у распределительных элементов;
    • Второй класс. Он тоже считается тяжелым с достаточно большой толщиной прутьев. Рабочая арматура находится вдоль и поперек;
    • Третий класс. Еще одна разновидность тяжелых сеток, только здесь рабочие стержни находятся поперек;
    • Четвертый класс. Эти изделия уже считаются легкими. Производятся из достаточно тонкой проволоки и имеют небольшие размеры ячеек;
    • Пятый класс. Легкий тип, где поперечные стержни установлены с небольшим смещением.
  4. Четвертая группа по методу упаковки:

    • В рулонах. Если сетка легкая с толщиной проволоки менее 5 миллиметров, то она скручивается в рулоны определенной длины. Рулоны очень удобны для транспортировки, а также они легко режутся и подвергаются другой механической обработке;
    • В картах. Если толщина проволоки, из которой сделана сетка более 5 миллиметров, то скрутить ее в рулон уже проблематично. Поэтому она поставляется в плоских картах соответствующих геометрических размеров.

  5. Пятая группа по основному назначению:
    • Кладочная сетка. Она обладает большой толщиной стержней (6 мм. и более). Ее основное назначение – это укрепление кирпичной или блочной кладки, а также усиление фундамента домов и промышленных сооружений. Поставляется она в основном в картах с разной шириной. Для армирования стен из кирпича или блоков ширина должна быть 380 – 640 миллиметров. А для перегородок ширина должна быть порядка 110-250 мм. Для того чтобы было удобно выполнять армирование стен и перегородок, карты должны быть длинной не более двух метров;
    • Арматурная сетка. Изготавливается из проволоки с толщиной от 3 до 6 мм. Форма ячеек может быть как прямоугольной, так и квадратной. Для обычной сетки используются гладкие стержни, а для дорожной продукции применяют рифленые и более толстые прутки;
    • Сетка рабица. Это специальные изделия, которые делаются путем скручивания проволоки различного диаметра (от 1,5 до 5,5 миллиметров). Основной материал – черная или оцинкованная проволока. Основное назначение данной продукции – это строительство ограждений, вольеров и клеток для животных. Широко используется в хозяйственных целях.
  6. Шестая классификационная группа – по классу точности сварного соединения:
    • Обычная точность. Здесь к качеству сварных швов не предъявляется слишком высоких требований;
    • Повышенная точность. В этом случае сварные швы получаются более прочными и качественными.

Характеристики и преимущества сетки Вр-1

Основные элементы свариваются строго под углом в 90 градусов на специальном оборудовании при помощи контактного сварочного аппарата. Форма ячеек в большинстве случаев квадратная. Ячейка обладает типичными размерами сторон, которые кранты 50 (50 на 50, 100 на 100, 150 на 150 и т.д.). Каждый производитель может предлагать разные размеры ячеек и толщину прутков, но все это будет в пределах соответствующего ГОСТа. Допускается изготовление по индивидуальным размерам.

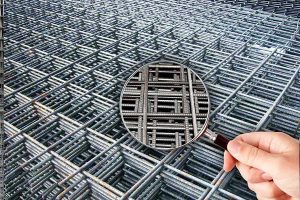

armaturnaya-setka-vr-1Изделия могут быть без обработки, так и с цинковым покрытием для защиты от коррозии. Толщина защитного слоя может быть различной. Чем она больше, тем выше будут антикоррозионные свойства и эксплуатационный период. Оцинкованную продукцию можно эксплуатировать в условиях с повышенной влажностью. Сетка ВР-1 с защитным покрытием стоит в несколько раз дороже обычной. Поэтому, если ваш бюджет ограничен, то стоит приобретать более бюджетные варианты.

Строительная сетка ВР-1 для укрепления бетонных конструкций обладает следующими преимуществами:
• Универсальность. Материал можно использовать для различных строительных и промышленных целей;
• Высокие показатели качества (прочность, стойкость к механическому воздействию и другие показатели);
• Высокий срок службы. При эксплуатации в нормальных условиях материал способен служить несколько десятков лет;
• Экономическая выгода. По сравнению с другими строительными материалами для укрепления, сетка стоит относительно недорого.

Где применяется сетка Вр

Данное изделие применяется в различных областях промышленности, но наиболее широкое применение оно получило в строительной отрасли. Сетку в основном используют для укрепления железобетонных конструкций различного назначения, для армирования кирпичной и блочной кладки стен и перегородок здания, а также для ряда облицовочных и фасадных работ.

Продукция кладочного типа предназначена для укрепления стен. В результате чего полностью исключается возможность появления трещин и других деформаций. Еще ее применяют при реконструкции старых зданий и сооружений. Для армирования различных железобетонных плит, столбов и других элементов используют сварную сетку. С ее помощью армируется фундамент, перекрытия, а также выполняется стяжка пола.

Из материала можно изготавливать ограждения для загородных домов и промышленных объектов, вольеры и клетки для сельскохозяйственных животных. Для укрепления асфальта при дорожных работах применяют тяжелую сетку с большой толщиной стержней и большими размерами ячеек (до 250 миллиметров).

Как рассчитывается сетка ВР-1

Прежде чем приступать к строительным работам требуется правильно выполнить все необходимые расчеты. Потребуется рассчитать не только необходимое количество материала, но и его размеры с базовыми показателями. Только на основании полученных данных можно приобретать подходящую продукцию.

При выборе стоит учитывать конкретное место, где будут вестись строительные работы, а также все его особенности. Например, если необходимо выполнить процедуру армирования фундамента, то стоит учитывать периметр будущего здания и все нагрузки, которые будут на него воздействовать. После этого уже можно будет рассчитать толщину стержней и шаг установки.

banner-kpm-trade

Одним из важных параметров является вес изделия. На его основании рассчитывается итоговая стоимость. Для этого необходимо узнать массу одного погонного метра и умножить ее на общую длину сетки, которую вы будете использовать в каждом конкретном случае.

Чтобы правильно выполнить все необходимые расчеты, необходимо обладать определенными техническими знаниями. Поэтому лучше всего доверить эту процедуру опытным специалистам. В случае неправильных расчетов конструкции будут деформироваться со временем, а общий срок эксплуатации строительного объекта значительно уменьшится.

Арматурная сетка ВР-1 активно применяется для укрепления железобетонных конструкций и кирпичных кладок. Если вы хотите, чтобы строительные объекты служили десятки лет, то вам необходимо правильно подбирать качественные изделия.
