Труба бесшовная – один из видов трубного металлопроката. Главное отличие от другой продукции – отсутствие продольного или спирального шва, соединяющего окружность. Это, в первую очередь, связано с технологией производства. А они используются разные. Например, этот вид проката бывает горячекатаным, прессованным, кованным, полученным путем волочения, холоднотянутым. То есть в отличие от прямошовных, спиралешовных сварных труб при производстве применение сварки неактуально. Какие бывают бесшовные трубы – определяют нормативные документы. Надо руководствоваться ГОСТами, ТУ, АСМЧ отдельных производителей.

Если ориентироваться на ГОСТ, то выделяют несколько параметров классификации, а именно:

• технология производства трубного проката;
• материал изготовления бесшовных труб;
• направления использования рассматриваемых нами металлоизделий.

О сортаменте бесшовных труб читайте далее в нашей статье. Только одно маленькое уточнение. Разговор пойдет о бесшовных трубах, изготовленных из металла. Есть просто и другие варианты, порой экзотические (полимеры, стекло, даже дерево и камень).

Какие бывают бесшовные трубы – технология производства

Все бесшовные трубы отличаются по технологии производства. Именно она учитывается в большинстве ГОСТов, определяющих сортамент и технические условия этого вида металлоизделий. Об этом кратко.

Отметим основные технологии изготовления бесшовных труб:

• прокатка, о ней чуть подробнее ниже;
• ковка, речь о радиальной ковке предварительно нагретой заготовки;
• прессование, прямое или обратное.

В ходе ковки заданное сечение и профиль труб формируются путем использования бойков в кузнечном прессе. Они совершают возвратно-поступательные движения. Прессование заключается в выдавливании нагретой заготовки через определенную замкнутую форму меньшего размера.

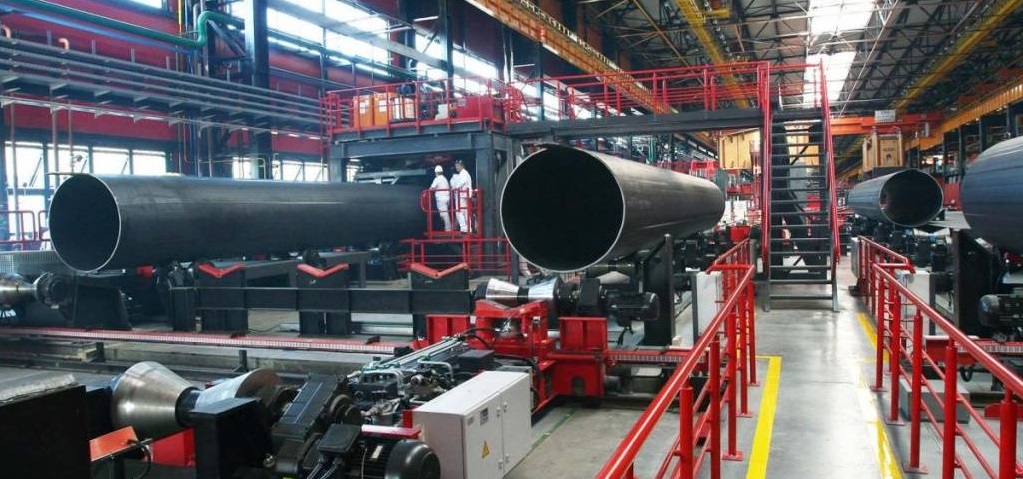

Прокатка заключается в совокупности выполняемых операций. На первом этапе из исходной заготовки изготавливают трубу. Ранее использовали блюм (слитки, полученные в ходе прокатки металла на блюминге (прокатном стане)). Сначала выполняли раскройку блюма. Затем заготовку нагревали до определенной температуры в кольцевой печи. И после этого на прошивном стане выполнялась прокатка. Это, конечно, в общем. Есть целый ряд сопутствующих технологических операций. Сейчас больше применяется технология непрерывного литья.

Затем проводится обработка заготовки с целью придания ей заданных размеров, формы сечения и рабочих характеристик. Классификация выполняется исходя из температуры обрабатываемой заготовки. Основные виды металлопроката:

• горячедеформированный;
• холоднодеформированный;
• теплодеформированный.

Этот параметр широко используется в ГОСТах, указывающих на сортамент бесшовных труб. Основываясь на нормативные документы, продолжим разговор далее.

Сортамент горяче- и холоднодеформированных труб, их технические условия

ГОСТ 8732-78 определяет сортамент горячедеформированных бесшовных труб. Рассмотрим основные параметры классификации. Размеры проката следующие:

• наружный диаметр от 20 до 530 (550) мм;
• толщина стенки от 2,5 до 75 мм;
• длина от 4 до 12,5 метра.

ГОСТ 8734-75 определяет сортамент холоднодеформированных бесшовных труб. Первый критерий – толщина стенки. Прокат бывает особотонкостенным, тонкостенным, толстостенным, особотолстостенным. Длина такого вида металлоизделий от 1,5 до 11,5 метра. Диаметр труб от 5 до 250 мм (по требованию изготавливаются и диаметром 4 мм). Толщина стенки от 0,3 (по заказу от 0,2) до 24 мм.

Что касается технических условий, то они определяют основные параметры выбора. Так для горячедеформированного проката действуют ГОСТ 8731-74 и ГОСТ 32528-2013. В них указаны, например, марки стали, из которой изготавливаются бесшовные трубы. А помимо этого указано наличие или отсутствие термической обработки, иные параметры. У холоднодеформированного проката свои ГОСТ 8733-74 и ГОСТ 32678-2014. Они же распространяется и на теплодеформированные трубы.

Материал изготовления

Уже вскользь отметили что бесшовные трубы изготавливаются из различных материалов, в том числе металла. Немножко об этом подробнее. Выделяют две группы металлопроката. Первая – черный. В таком случае используются определенные марки стали. Вторая – цветной. Она подразумевает производство бесшовных труб из цветных металлов и сплавов.

В свою очередь и марки стали разняться своими свойствами. Широко применяются углеродистые марки, но есть и легированные. Легированные относятся к коррозионно-стойким маркам стали. В том числе бесшовные трубы могут изготавливаться и из аустенитных марок стали. Более подробная информация о них для бесшовного трубного металлопроката горячедеформированного в ГОСТ 9940-81. Если прокат тепло- или холоднодеформированный, то нужен ГОСТ 9941-81.

Цветные металлы и сплавы используются реже, но и такой вариант есть. Например, титановые бесшовные трубы (из титана и его сплавов) изготавливаются по ГОСТ 21945-76 и ГОСТ 22897-86. Если говорить о трубках, то они могут изготавливаться из сплавов других цветных металлов, например, латуни.

Помимо этого, выпускается и биметаллический бесшовный трубный металлопрокат. Например, по ГОСТ 22786-77 внешний слой трубы из стали, а внутренний – из меди.

Функциональное предназначение

Существует целый ряд ГОСТов, определяющих направления применения бесшовных труб. То есть, используя определенный нормативный документ, можно определиться с сортаментом для определенного направления использования. Основываться можно на такие параметры как марка стали, наличие или отсутствие защитного покрытия, габариты. Выделим для примера несколько основных видов бесшовных труб по предназначению:

• нефтехимическая и нефтеперерабатывающая промышленность;
• судостроение, холоднодеформированный прокат для нефтенагревателей, котлов, пароперегревателей и иных целей, горячедеформированный для паронагревателей;
• обустройство систем охлаждения (плоскоовальные радиаторные трубки, например, в автомобилях);
• производство велосипедов, мотоциклов и других транспортных средств;
• энергомашиностроение;
• теплообменное и котельное оборудование;
• строительство (в металлоконструкциях различного функционального предназначения, ГОСТ Р 54864-2016);
• прочие технические цели, та же бытовая сфера, очень вариативный в плане употребления вид трубного проката.

Широко используются насосно-компрессорные и обсадные бесшовные трубы. Направление применения в полной мере определяет характеристики труб. Или наоборот, характеристики труб определяют направление использования как критерий классификации и выбора.

За критерий выбора проката берутся и условия эксплуатации, специфика рабочей среды. Это тоже влияет на то, какие бывают бесшовные трубы. Есть прокат для транспортировки в жидком и газообразном состоянии, например, для маслопроводов и топливопроводов, включая и высокого давления.

Учитывается и такой параметр как давление. Выпускаются бесшовные трубы, выдерживающие очень высокое давление (ГОСТ 11017-80 и другие). Доступен и трубный прокат, способный противодействовать деформированию под воздействием достаточно высоких температур. Отметим и прокат со специальными свойствами для трубопроводов (ГОСТ 30564-98).

Форма поперечного сечения профиля

Следующий параметр, на котором остановимся, – форма поперечного сечения профиля. Как правило, бесшовная труба круглого сечения. Встречается такой прокат гораздо чаще остальных, но есть и другие решения. Существует такое понятие как профильная труба. Это трубный прокат, в котором сечение профиля отличается от круглого. Профильные трубы тоже выпускаются и бесшовными. Среди основных форм профиля прямоугольная и квадратная.

Еще профильные бесшовные трубы бывают:

• каплевидными;
• овальными;
• шестигранными;
• плоскоовальными;
• с полыми ребрами.

И это только те формы профиля, на которые есть соответствующий ГОСТ. Сортамент гораздо шире.

Наличие дополнительного покрытия

Зачастую бесшовная труба изготавливается из углеродистых марок стали. В таком случае порой решается дополнительно целый ряд задач. Рассмотрим несколько из них. Начнем с основной. Углеродистые марки стали подвержены коррозии. Чтобы защитить от этого негативного явления бесшовную трубу – наносится защитный слой. Это может в самом простом варианте быть слой краски (труба окрашенная бесшовная). Варианты посложнее и дороже – слой цинка (труба бесшовная оцинкованная) или слой полимерного материала.

Вторая задача состоит в повышении декоративных характеристик. Соответственно наносится декоративный слой. Может быть та же краска. Вариант подороже – слой хрома. Это труба бесшовная хромированная. Есть и другие декоративные покрытия.

Третья задача порой состоит в необходимости снижения теплопроводности материала. Например, при передаче теплоносителя. Чтобы звучало проще. Есть системы централизованного теплоснабжения. Нужно чтобы вода или пар попали от отдельно стоящей котельной в дом или квартиру горячими. Тогда на трубу определенным образом наносится или укладывается слой теплоизоляционного материала. Это бесшовная труба предварительно теплоизолированная. Причем вариантов оболочки масса и это тоже нужно учитывать. Читайте об этом в статье «Труба бесшовная для отопления – параметры выбора». Существуют и другие виды покрытий.

Рассмотрели основные критерии, чтобы ответить на вопрос: «Какие бывают бесшовные трубы?». Как видите параметров выбора множество, как и сортамент продукции. Чтобы ориентироваться во всем этом многообразии и сделать правильный выбор – обращайтесь к нам. Поможем купить бесшовные трубы правильно, выбрав оптимальный вариант по цене и исходя из решаемых задач.
