Труба бесшовная 09Г2С – самый лучший вариант для транспортировки газа и жидкостей

Труба бесшовная 09Г2С – самый лучший вариант для транспортировки газа и жидкостей

Труба бесшовная 09Г2С обладает самой большой прочностью и надежностью. Благодаря качественной марке стали и достаточно толстым и цельным стенкам, данный металлопрокат можно использовать в тяжелых условиях.

Высокое качество позволяет эксплуатировать их для транспортировки жидкостей и газов под большим давлением. Срок службы изделия достаточно большой, что позволяет сэкономить средства на ремонтные работы и техническое обслуживание.

В данной статье мы подробно рассмотрим, что такое труба стальная 09Г2С бесшовная, рассмотрим все ее технические характеристики, а также подробный технологический процесс производства.

banner-besshovnaya-truba

Содержание

Что такое бесшовные трубы 09Г2С

Бесшовные трубы 09Г2С представляют собой металлический прокат, выполненный из высокопрочной стали, который не имеет каких-либо соединений. По всей базовой длине готовой продукции вы не найдете ни одного сварного соединения, либо соединения другого типа. Изготавливаются на оборудованных предприятиях методом прокатки на специальных станках.

truba-besshovnaya-09g2s-proizvodstvo

Технология производства достаточно сложна и затратна, в связи с чем, стоимость готовой продукции немного выше, чем у аналогичных изделий. Несмотря на это, они пользуются большим спросом в большинстве современных отраслях промышленности.

5 главных преимуществ

Так как шов на поверхности отсутствует, то это значительно повышает прочностные характеристики. Можно выделить пять основных преимуществ:

  • Можно использовать в условиях с повышенной температурой и давлением. Благодаря этому они стали просто незаменимыми в энергетической отрасли;
  • Большие показатели жесткости. Это делает прокат более устойчивым к внешним деформирующим силам и позволяет использовать в машиностроительной отрасли;
  • Несмотря на свою повышенную прочность продукция достаточно легкая, что позволяет использовать ее для конструирования элементов корпуса самолета;
  • Отсутствие швов на поверхности обеспечивает полную герметичность;
  • Высокие показатели экологичности, что делает стальной прокат полностью безопасным для эксплуатации в пищевой отрасли.
proverka-trubi-09g2s

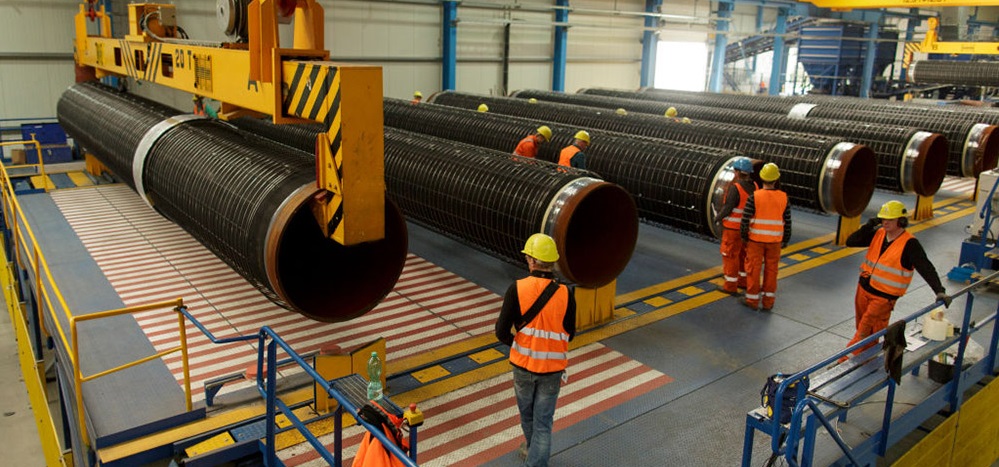

Транспортировка трубы в производственном зале

Самые важные технические характеристики

Основные технические характеристики будут зависеть от технологии изготовления металлопроката (горячедеформированные и холоднокатаные), а также от конкретной марки стали, из которой она изготавливается. Все технические характеристики и полное производство регламентируется специальным ГОСТом. Для каждого типа изготовления применяются разные стандарты качества.

Если используется метод горячей деформации (горячей катки), то производство регламентируется ГОСТом 8732-78:

  • Допустимая толщина стенки металлопроката может находиться в пределах от 2,5 миллиметров до 75 миллиметров;
  • Диаметр готового изделия также может быть различным. Выпускается достаточно большая линейка размеров (от 20 до 530 миллиметров);
  • В зависимости от диаметра продукции и толщины стенок, вес продукции на каждый погонный метр должен быть одинаковым. В соответствующем ГОСТе можно найти табличку с подробными значениями веса на один метр изделия в зависимости от толщины и диаметра;
  • ГОСТом регламентируется длина и допустимое отклонение. Минимальная длина составляет 4 метра, а максимальная – 12 метров. Изделия длиной до 6 метров могут иметь отклонения до 10 миллиметров. У изделий длиной более 6 метром допускается отклонение в 15 миллиметров;
  • Имеется и допустимое отклонение кривизны готовой продукции. Этот показатель не должен превышать 4 миллиметра.

proverka-kachestva-besshovnoi-trubi

При изготовлении методом холодной катки применяется специальный ГОСТ 8734–75:

  • В этом случае толщина стенок может находиться в пределах от 0,3 до 24 миллиметров;
  • Готовый металлический прокат должен иметь определенный диаметр. Минимальный – 5 миллиметров, а максимальный диаметр – 250 миллиметров;
  • Вес на один погонный метр тоже регламентируется ГОСТом. В соответствующем ГОСТе можно найти табличку с подробными значениями веса на один метр в зависимости от толщины и диаметра;
  • Бесшовные трубы 09Г2С, изготовленные методом холодной катки, имеют два типа длины: немерные (от 1,5 до 11,5 метром) и мерные (от 4,5 до 9 метров). Допустимое отклонение длины может колебаться в пределах 5-10 миллиметров;

Какие разновидности бесшовных труб бывают

Самая главная классификация это их способ изготовления (горячая и холодная катка), но об этом мы поговорим немного позже. Сейчас же давайте разберем другие разновидности данного металлопроката.

tschatelnaya-proverka-trubi-09g2sРазличаться продукция может по базовой форме. Есть круглые, прямоугольные и квадратные варианты. Однако самое большое распространение в современных отраслях промышленности получили именно круглые экземпляры. Имеется еще одна классификация по контролируемым параметрам при изготовлении:

  • Высокие механические характеристики и показатели (маркируется буквой A);
  • Состав сплава для производства достаточно хорошего качества (маркируется буквой Б);
  • Хорошее сочетание механических характеристик и высококачественного сплава для изготовления (маркируется буквой В);
  • Высококачественный химический состав в сочетании с повышенными механическими показателями (маркируется буквой Г);
  • Повышенный контроль механических характеристик, химического состава, а также выполнения ряда испытаний на прочность и давление (гидроудар) (маркируется буквой Д).

Именно так выглядят бесшовные трубы 09Г2С в разрезе ⇓

В зависимости от условий эксплуатации и главной области назначения, выделяют следующие шесть категорий:

  • Стандартный газовый металлопрокат, которые применяются для транспортировки жидкостей и газообразных веществ различного характера и назначения;
  • Трубопроводы магистрального назначения. Это достаточно прочная продукция, которая способна выдерживать большое давление. Применяются для транспортировки жидкостей и газов под высоким давлением;
besshovnie-trubi-09g2s-na-zavode

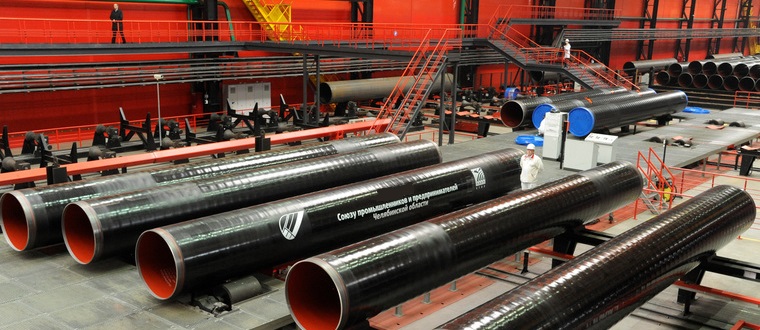

Готовые к отгрузке бесшовные трубы 09Г2С
  • К данной категории относятся экземпляры, которые способны выдерживать как запредельные температуры, так и высокие показатели давления;
  • Металлический прокат, который применяется в нефтедобывающей промышленности;
  • Прокат, который можно использовать для изготовления важных элементов конструкций. Основная область применения – это машиностроение;
  • Продукция для производства деталей механизмов (поршневая система, гидравлические механизмы).

2 главных способа производства стальных труб 09Г2С

Изготовлением занимаются на специализированных предприятиях. Для производства используется сталь или всевозможные сплавы с дополнительными компонентами для придания готовому изделию определенных свойств. В нашем случае применяется сталь марки 09Г2С. Существует два самых главных и широко распространенных способа производства. ⇓

Способ горячей деформации

При горячедеформированном способе изготовления выполняется несколько технологических этапов:

  1. На первоначальном этапе из стальной заготовки формируется гильза соответствующих размеров. Процесс формирования гильзы выполняется на различном оборудовании (специальные профильные пресса и станки с конусными валами). Заранее подготовленную и обработанную заготовку устанавливают в специальных зажимах на станке под углом приблизительно в 5-10 градусов. В результате формирования заготовка уменьшает свою площадь, а на ее осевой части появляются необходимые отверстия.
  2. Далее выполняется процедура оправки. Сформированную гильзу пропускают между валами на станке. В результате этого поверхность выравнивается. После этого заготовку нагревают до 50 градусов, чтобы она стала достаточно пластичной для последующих технологических операций производства.
  3. После этого задаются необходимые параметры овальности и разностенности будущего трубопровода.
  4. Теперь заготовка подвергается горячей прокатке на специальном оборудовании. Эта процедура выполняется непрерывно.
  5. На завершающей стадии происходит остывание и выполняется калибровка.

proverka-besshovnoi-trubi-09g2s-na-zavode

Способ холодного проката

Способ холодной деформации (холодной прокатки) основывается на механическом воздействии на заготовку, до тех пор, пока заготовка не получит необходимые размеры.

  1. На подготовительном этапе выполняется специальная химическая обработка стальной заготовки. Данная процедура называется протравливанием. Для этого используются специальные кислоты и щелочи. После обработки заготовка тщательно промывается и сушится.
  2. Далее заготовка нагревается до определенной температуры и устанавливается на прошивочный станок, которые будет формировать округлую геометрическую форму для заготовки.
  3. После этого заготовка остывает, и окончательная форма трубы создается в холодном состоянии. Формирование выполняется при помощи валов. Холоднодеформированный способ производства позволяет сделать металлопрокат более прочным при небольшой толщине стенок.

Когда металлопрокат уже готов и откалиброван, он проходит необходимые испытания на прочность и механическую выносливость. Экземпляры, не прошедшие проверку, бракуются. Продукция, что проходит соответствующую проверку, отправляется на продажу.

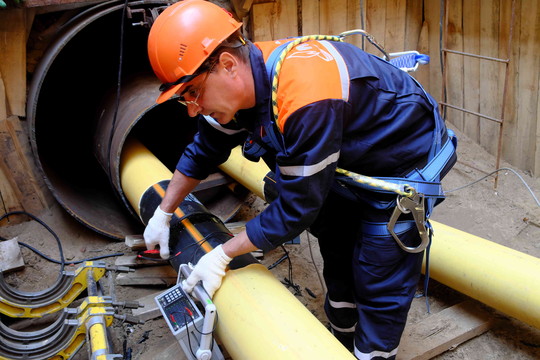

Где применяется бесшовная труба 09Г2С

Благодаря хорошему качеству изготовления и повышенным прочностным показателям они пользуются большой популярностью в крупных отраслях промышленности Российской Федерации и стран СНГ. Небольшая часть уходит на экспорт в европейские страны и Китай. Они обладают высокой прочностью, надежностью, экологичностью и безопасностью, что позволяет использовать их в различных областях.

Основные области применения:

primenenie_besshovnoi_trubi_09g2s

  • Широкое использование в энергетической отрасли. Применяется для транспортировки горячей воды или пара;
  • Нашел свое применение и в химической промышленности. По ним можно пускать различные химические жидкости. Отсутствие швов на поверхности полностью исключает утечку, и обеспечивает высокий показатель безопасности;
  • Применяются в нефтедобывающей и газодобывающей промышленности. Их используют как для транспортировки газа и нефтепродуктов на дальние расстояния, так и для изготовления конструкций, необходимых для добычи природных ресурсов;
  • Можно использовать и в тех отраслях промышленности, где есть гидравлические системы с достаточно высоким давлением;
  • Тонкостенную продукцию данного типа используют для изготовления различных деталей и элементов в самолетостроительной отрасли;
  • Активно используются и в строительстве. В основном, для изготовления прочных конструкций и различных опор.

banner-besshovnaya-truba-konec Кроме этого они имеют множество альтернативных способов применения в индивидуальном подсобном хозяйстве. Из них можно сваривать различные элементы декора. Например, труба бесшовная 09Г2С широко используется для сооружения опор ограждения и небольших сельскохозяйственных помещений.
