Арматура для ленточного фундамента – параметры выбора

Арматура для ленточного фундамента – параметры выбора

Арматура для ленточного фундамента — один из основных вариантов фундамента (либо из сборного, либо из монолитного железобетона). Во втором случае при обустройстве монолитных конструкций применяется дополнительное армирование. О том какая арматура для ленточного фундамента используется поговорим в нашей статье.

Содержание

Материал изготовления

Самое главное, чтобы понять какая арматура нужна для ленточного фундамента, необходимо выполнить инженерные расчеты. Учитываются конструкционные особенности здания, его несущих стен, тип и характеристики грунта, уровень грунтовых вод, иные параметры. Эти критерии влияют на выбор характеристик арматуры, таких как материал изготовления, диаметр сечения, тип профиля. Еще нужно учитывать особенности укладки, размещения армирующих элементов в монолитной железобетонной конструкции основания.

banner-armatura

Начнем с материала изготовления. Основных вариантов арматуры несколько. Первый – стальная, с периодическим либо гладким профилем, классика жанра, ранее ей альтернатива отсутствовала. Второй – композитная, отличается по виду армирующего наполнителя.

Стальная арматура

В первом случае используется такой вид сортового проката как сталь армированная. Она же прокат арматурный или просто арматура. Ее применение в железобетонных конструкциях, в том числе фундаменте, регламентировано ГОСТ 34028-2016. Ранее действовали ГОСТ 5781-82 и ГОСТ 10884-94. Хотя обращайте внимание на то, что некоторые производители металлопроката используют в маркировке продукции именно их.

По ГОСТ 34028-2016 арматура для ленточного фундамента, впрочем, как и других железобетонных конструкций, применяется различных классов. В основном A240 с гладким профилем, A400, A500 и A600 с периодическим профилем. Некоторые еще плохо знают новую маркировку. Поэтому обозначим соответствие. A240 это ранее A I, A III сейчас соответствуют A400, A500, а A600 известная ранее как A IV.

Очень редко ленточный фундамент делают из предварительно напряженного бетона, преимущественно в очень ответственных конструкциях. В таком случае применяется арматура классов A800 (ранее A V) и А1000 (раньше A VI). Да и еще Aп 600.

Важные характеристики проката

В любом случае материал изготовления нелегированная или легированная сталь. А чтобы выбрать арматурный прокат и определиться какая арматура нужна для ленточного фундамента, используются специальные формулы. Учитывают помимо особенностей конструкции, типа грунта и другие параметры, характеристики самого проката, такие как:

  • геометрические параметры, тип профиля (периодический (1ф, 2ф, 3ф, 4ф) или гладкий);
  • класс арматуры, имеется в виду предел текучести (физический и условный);
  • диаметр, номинальный;
  • площадь сечения, номинальная;
  • форма выпуска (в зависимости от диаметра прутки или мотки);
  • выносливость при циклических нагрузках, временное сопротивление, относительное удлинение, модуль упругости;
  • устойчивость к коррозионному растрескиванию;
  • ряд иных, в том числе набор технических требований.

Только с учетом обозначенных характеристик для такого проката как арматура для ленточного фундамента расчет выполняется верно. Это позволит предотвратить деформацию возводимого здания или сооружения.

У такого вида проката как арматура для ленточного фундамента диаметр в пределах от 4 до 40 мм.

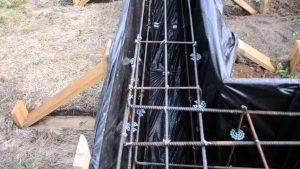

armatura-dlya-lentochnogo-fundamenta

Покупая арматурную сталь в прутках, учитывайте их длину, она бывает мерной и немерной, от 6 до 18 метров. Иногда лучше воспользоваться дополнительными услугами металлобазы и порезать сразу на фрагменты необходимой длины. Если потребуется арматура для ленточного фундамента в мотках, то они продаются, как правило, на вес. Масса мотков от 500 до 5000 килограммов.

Помимо характеристик арматуры при армировании ленточного фундамента нужно учитывать способ ее укладки. Прутки или проволока свариваются либо вяжутся.

Композитная полимерная арматура

Чтобы ответить на вопрос: «Какая арматура используется для ленточного фундамента?» отметим и современную композитную арматуру (АКП). Она отличается в первую очередь по типу используемого армирующего наполнителя.

Основных вариантов несколько:

  • стекловолокно, стеклокомпозит (АСК);
  • базальтоволокно, базальтокомпозит (АБК);
  • углеволокно, углекомпозит (АУК);
  • арамидное волокно, арамидокомпозит (ААК);
  • комбинация двух из вышеперечисленных (АКК).

Композитная арматура для ленточного фундамента выбирается по тем же параметрам что и стальная. Правда есть ряд исключений. Среди основных критериев выбора диаметр (наружный и номинальный), шаг профиля и номинальная площадь поперечного сечения. Требуется учитывать модуль упругости при растяжении. Большое значение имеет предел прочности при растяжении, сжатии, поперечном срезе, сцеплении с бетоном. Берутся во внимание предельная температура эксплуатации, климатическое исполнение, ряд иных параметров. Отметим что номинальный диаметр находится в диапазоне от 4 до 32 мм.

Форма производства – стержни, длиной от 0,5 до 12,0 метров с шагом 0,5 метра. Композитная арматура диаметром от 4 до 8 мм может изготавливаться в мотках.

Характеристики грунта

Арматура для ленточного фундамента должна выбираться исходя из обеспечения его оптимальных эксплуатационных характеристик. Они зависят от ряда параметров. Рассмотрим основные и начнем с характеристик грунта, на котором возводится основание. Главные параметры:

  • несущая способность;
  • морозное пучение, под воздействием отрицательных температур;
  • осадка почвы под влиянием разнонаправленных нагрузок, включая осевые;
  • степень подвижности, зависит от уровня пластичности, влагоемкости, водонепроницаемости, водонасыщения, однородности состава, размываемости, разрыхления, сжимаемости.

Чем больше подвижность почвы, тем больше актуальность армирования и компенсации нагрузок на сдвиг. В ряде ситуаций использование классического монолитного ленточного фундамента недопустимо. Особенно при низкой несущей способности грунта и его высокой подвижности. В таком случае больше речь идет об армировании ростверкового, свайного или столбчатого фундаментов. О них поговорим в других статьях. Помимо этого арматура должна компенсировать усилия на прогиб (изгиб) и разрыв. Обусловлено это утверждение такими факторами как осадка и снижение несущей способности. И если регион отличается отрицательными зимними температурами, то нужно учитывать морозное пучение. В таком случае арматурная сталь еще используется для компенсации нагрузок на выгиб.

Все эти параметры определяют как выбор арматурной стали по указанным выше характеристикам, так и иные критерии. Большое значение имеет расположение арматуры в самом монолитном ленточном фундаменте, технология ее увязки или сварки. Об этом поговорим чуть позже.

Правило одно – чем более неустойчив грунт, тем большего диаметра арматура требуется, так как нагрузки на ленточный фундамент достаточно высокие.

Конструкционные особенности здания

Когда выбирается арматура для ленточного фундамента, расчет должен проводиться с учетом конструкционных нагрузок. От чего они зависят? В первую очередь от самого монолитного ленточного фундамента. Речь идет о характеристиках используемого бетона. Среди них отметим такие как прочность на сжатие, морозостойкость, водонепроницаемость, однородность, плотность, вязкость, пластичность, огнестойкость. И это лишь основные, на самом деле их намного больше. И еще требуется учитывать при обустройстве монолитного ленточного фундамента и укладке бетона свойства его смеси. Среди таких свойств растекаемость, усадка, набухание, тепловыделение, удобоукладываемость, деформативные характеристики. Большое влияние оказывают климатические параметры, температура окружающего воздуха, при которой выполняется бетонирование с армированием.

Далее, чтобы понять, какая арматура нужна для ленточного фундамента, требуется учитывать компонентный состав бетонной смеси. Во-первых, основа, марка бетона, влияющая на рабочие характеристики как бетонной смеси, так и на технологию армирования. Во-вторых, наполнитель, если он есть, и его фракция. Обычно щебень, но бывает и бут. Армирование бутобетонного ленточного фундамента имеет свою специфику. В-третьих, добавки, модификаторы. Некоторые из них достаточно агрессивные химические соединения. Они могут негативно воздействовать на арматуру, особенно стальную. Зачастую приходится использовать стальную из легированных марок стали. Это в ответственных конструкциях, эксплуатируемых в сложных условиях.

Что стоит учитывать при возведении зданий

Когда выбирается арматура для ленточного фундамента, расчет выполняется и с учетом конструкционных нагрузок. Они зависят от особенностей возводимого объекта, его функционального назначения. Когда речь идет о возведении зданий, то учитывать надо:

  • этажность;
  • количество перекрытий;
  • особенности конструкции кровли;
  • характеристики внутренних конструкционных элементов, тех же лестниц;
  • характеристики стен, под которые выполняется обустройство армированного монолитного ленточного фундамента.

Имеются в виду толщина стен, материал их изготовления, наличие оконных и дверных проемов, дополнительных архитектурных элементов, тех же эркеров, прочих. И это лишь малая толика тех параметров, которые надо учитывать. Ведь когда выбирается арматура для ленточного фундамента, диаметр ее подбирается именно с учетом их воздействия. Разговор идет об общем весе самой конструкции и отдельных ее элементов. Речь об элементах, воздействующих на тот или иной участок армируемого фундамента. Правило простое – чем больше вес, тем больше диаметр укладываемой арматуры и ответственнее схема ее укладки.

Помимо этого, когда выбирается арматура для ленточного фундамента, расчет выполняется исходя из габаритов самого ленточного фундамента. Учитывается его ширина, высота и длина, а еще выбранная схема укладки. Об этом далее.

Способ и схема укладки

Какая арматура используется для ленточного фундамента во многом зависит и от способа, а еще схемы укладки. Об этом уже выше вскользь отмечали, настало время рассказать подробнее. Начнем с обвязки, как ключевого элемента. Обвязка бывает продольной, вертикальной и поперечной. А сама арматура подразделяется на рабочую и монтажную. Рабочая арматурная сталь воспринимает все нагрузки и компенсирует их. Монтажная необходима для формирования арматурного каркаса в отдельно взятом ленточном фундаменте.

По способу укладки стержней каркаса в продольном направлении существует множество схем. Классическая схема с четырьмя стержнями по углам, два пояса армирования, пространственный каркас. Иногда используется и плоский каркас, если конструкционные нагрузки невысокие, а почва устойчивая. Причем учтите что стальные стержни должны закладываться в бетон на глубину 5 мм и более. Такое условие обусловлено необходимостью защиты металлической конструкции от воздействия агрессивных факторов окружающей среды. Чтобы отсутствовала коррозия, приводящая к деформации конструкции.

armirovanie-lentochnogo-fundamentaПорой используются и усиленные варианты с промежуточными продольными стержнями. Продольная обвязка воспринимает нагрузки на растяжение, прогиб и выгиб. В ней применяется рабочая арматура диаметром от 10 мм с периодическим профилем. Как правило, диаметром 10-12 мм, реже 14 мм, если это арматурная сталь. Бывает и больше, но в ответственных конструкциях промышленного предназначения.

Если разговор идет о поперечной и вертикальной укладке, то ключевое значение имеет шаг стержней. Выбирается он в зависимости от рассчитанных нагрузок, особенностей фундамента, грунта, конструкции здания и самой арматуры. Зачастую шаг составляет 300-500 мм, но может быть и больше, и меньше. Такой вид укладки вспомогательный. Поэтому зачастую применяется монтажная вспомогательная арматура. Ее задачи компенсировать нагрузки на сдвиг и обеспечить целостность арматурного каркаса, ленточного фундамента в целом. Арматура применяется диаметром от 4 мм (иногда это проволока марки ВР), порой с гладким профилем A240.

Армирование углов

Армирование углов имеет свои особенности. Схемы используются разнообразные, например, с нахлестами и лапкой, Г-образным хомутом и иные.

Важный параметр – вид используемых связей, арматура либо вяжется проволокой, либо сваривается. Вязка выполняется либо вручную проволокой с применением обычного или механического вязального крючка. Иногда для вязки используются скобы и специальный пистолет. Причем учтите тот момент что эта операция может выполняться и в другой технологической последовательности. Иногда укладываются уже готовые арматурные карты, изготовленные заранее, если это целесообразно и оправдано.

И в заключении. Когда выбирается арматура для ленточного фундамента, расчет должен выполняться на основании сложных формул. Мы намеренно отказались от их рассмотрения, так как главное правило для нас – не навреди. Нельзя основываться на общую практику и как у соседа. Нужны геологические изыскания, геодезическая привязка объекта, расчет конструкционных нагрузок, учет климатических факторов. Большое значение имеют функциональное назначение сооружения и его архитектурные формы. Тут без инженерных взвешенных расчетов нельзя. Основные параметры обозначили, чтобы было понимание какие существуют варианты. Причем расчеты иногда указывают на то, что вообще применение монолитного ленточного фундамента порой недопустимо. Много полезной информации сможете почерпнуть в действующем СП 63.13330.2018 (бывший СНиП 52-01-2003).

banner-armatura-konec

Потребуется стальная арматура для ленточного фундамента – обращайтесь к нам, обязательно поможем. Но выбирать нужно только на основании проектно-сметной документации, особенно если это жилой дом. Успехов в строительстве!
