Трубы стальные квадратные ГОСТ 30245 2003 сортамент и секреты выбора

Трубы стальные квадратные ГОСТ 30245 2003 сортамент и секреты выбора

Стальная квадратная труба – одна из разновидностей профильного трубного металлопроката с сечением профиля в форме квадрата и равными по ширине боковыми гранями. ГОСТ 30245 2003 трубы стальные квадратные сортамент определяет только для сварных профилей, используемых в строительных конструкциях.

Казалось бы простое определение, но за этим стоит очень большая группа металлических изделий, которые отличаются по технологии производства, сфере применения, эксплуатационным характеристикам, техническим параметрам.

Это затрудняет правильный выбор, в ряде ситуаций и составление проектно-сметной документации, если она требуется. Судите сами.

Как правильно выбрать квадратную трубу и на что в первую очередь ориентироваться читайте в нашей статье дальше.

banner-kvadratnaya-truba

Содержание

Секреты выбора квадратной трубы – материал изготовления

Давайте от простого к сложному и рассмотрим вопрос более объемно, во всем его многообразии. Начнем с того что купить квадратную трубу можно изготовленную из различных материалов. Наиболее распространенных вариантов три:

  • сталь, черный металлопрокат;
  • цветные металлы и сплавы, цветной металлопрокат;
  • полимерные материалы.

Существуют и более экзотические виды квадратного профиля, но используются они крайне редко, стоят дорого и имеют очень узкую сферу применения. Отметим, например, термостойкие, ударопрочные стеклянные квадратные трубы, используемые в пищевой, фармацевтической и других отраслях промышленности, дизайне интерьеров. В декоративных целях применяются деревянные квадратные трубы. Обычная печная труба тоже может иметь квадратное сечение, изготавливается из камня искусственного или природного происхождения. И это далеко не все варианты. На них останавливаться не будем, это тема для отдельного разговора.

truby-stalnye-kvadratnye-v-inter'ere

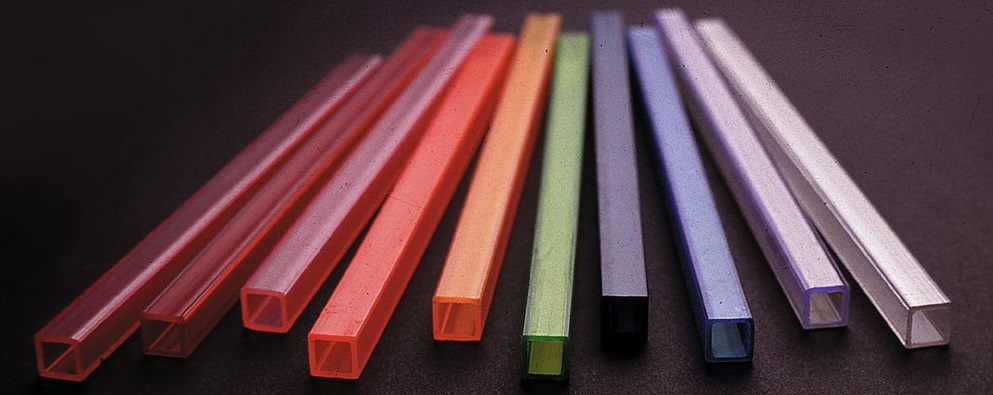

Полимерная квадратная труба

Полимерные профильные трубы с квадратным сечением, как понятно из самого названия, изготавливаются из разнообразных полимеров. Основные параметры выбора заключаются в нескольких важных критериях:

  • габариты (длина, ширина боковой грани, толщина стенок), это первый и самый важный критерий выбора профильных труб и не только квадратных;
  • удельный вес;
  • материал изготовления (группа полимеров очень широкая);
  • отсутствие или наличие дополнительного армирования (если оно есть, то многое зависит от материала, из которого изготовлена арматура);
  • направление и специфика использования;
  • декоративные характеристики (полимерные трубы могут быть любого цвета, используется, как правило, палитра стандарта RAL и другие).

Габариты и прочие рабочие характеристики определяются нормативными документами, такими как ТУ 2248-001-09801575-2010, ТУ 2247-001-88915836-2010, ТУ 6-19-215-86 и рядом иных.

polimernye-kvadratnye-truby

Из чего же производятся квадратные трубы

Что касается материалов изготовления. Квадратные трубы производятся из:

  1. ПВХ (PVC, поливинилхлорида, включая непластифицированный НПВХ и хлорированный ХПВХ),
  2. ПНД (HDPE, полиэтилена низкого давления),
  3. ПВД (полиэтилена высокого давления),
  4. сшитого полиэтилена (PEX, пероксидный PEX-a, силановый PEX-b, электронный PEX-c, с повышенной термостойкостью РЕ-RT).

Еще отметим полимеры для изготовления квадратного профиля такие как:

  1. ПВДФ (PVDF поливинилиденфторид, он же фторопласт),
  2. полипропилен (PP и его такие виды как PP3, PPH, PPB, PPR, PPs),
  3. полибутилен (PB).

Есть в продаже и профильные трубы с квадратным сечением из акрила (его в народе называют оргстеклом), в том числе прозрачного. Это лишь маленькая толика всевозможных полимеров.

Откроем небольшой секрет. Такой вид изделий может быть как однослойным, так и многослойным. Причем слои порой изготавливаются из различных по своим характеристикам полимеров- это первый секрет. Второй секрет в том, что для повышения прочности используется дополнительное армирование, например, стекловолокно (такие трубы называют стеклопластиковыми) или алюминиевая фольга (металлопластиковые трубы).

Основные направления использования:

  • монтаж воздуховодов в вентиляционных системах;
  • производство различной мебели (в качестве каркаса или встроенных компонентов);
  • укладка коммуникаций (кабель-каналы) и обустройство различных инженерных систем (водоснабжения, отопления, безнапорного водоотведения (канализации, в том числе бытовой, ливневой, дождевой));
  • усиление изделий из пластика (в качестве ребра жесткости);
  • установка различных по функциональному назначению конструкций.

И это далеко не все сферы применения. Материал вариативный в этом плане.

Технология производства — основы

Не будем проводить курс юного химика и рассказывать как получаются те или иные виды полимеров, отметим лишь технологию производства. Она основана на использовании метода экструзии, а многослойные трубы изготавливаются методом соэкструзии. Берут исходное сырье, расплавляют и пропускают через щель квадратного сечения формовочного устройства экструдера, затем калибруют, охлаждают, нарезают и маркируют. Стеклопластиковые квадратные трубы получаются методом пултрузии, это когда заготовка из стекловолокна вдавливается через формовочную головку в трубу.

liniya-pultruzii

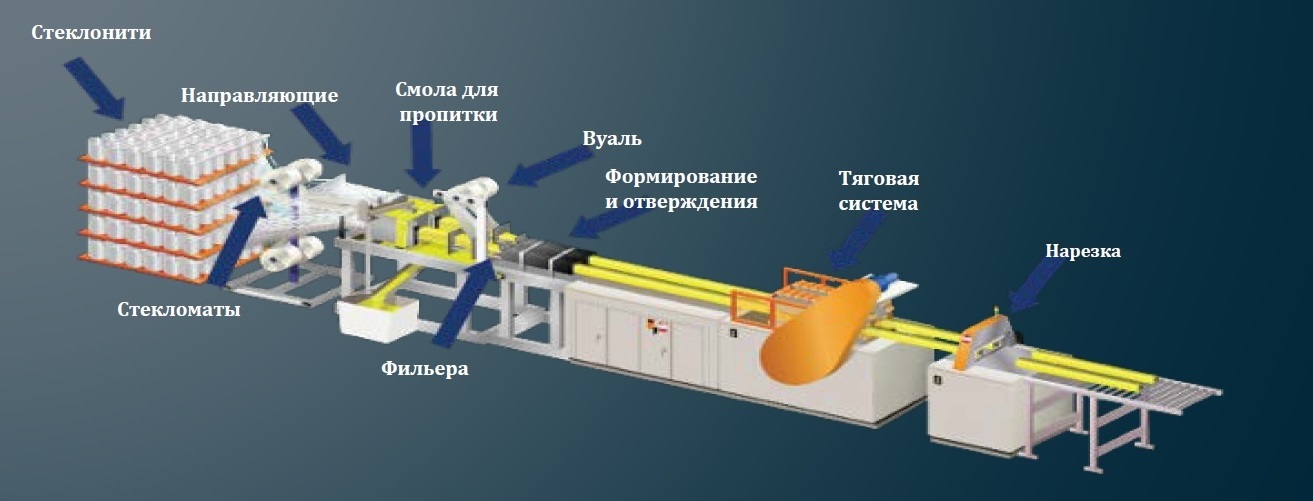

Линия пултрузии стеклопластиковых квадратных труб

Если решите купить полимерную квадратную трубу, то обращайте внимание на маркировку, она наносится на поверхность и дублируется через каждый метр. В маркировке указывается:

  • компания производитель;
  • вид полимера;
  • класс изделий по такому параметру как давление (маркируется PN);
  • размер боковых граней (они равны) и толщина стенки в миллиметрах;
  • дата производства;
  • обозначение нормативного документа, в соответствии с которым изготовлена труба.

От характеристик полимера зависит предназначена ли квадратная труба для внутренней укладки или для наружной. Некоторые материалы для надземного монтажа, другие для подземного. А если речь об инженерных системах, то и важно какую температуру рабочей среды и ее давление выдерживает выбранная труба.

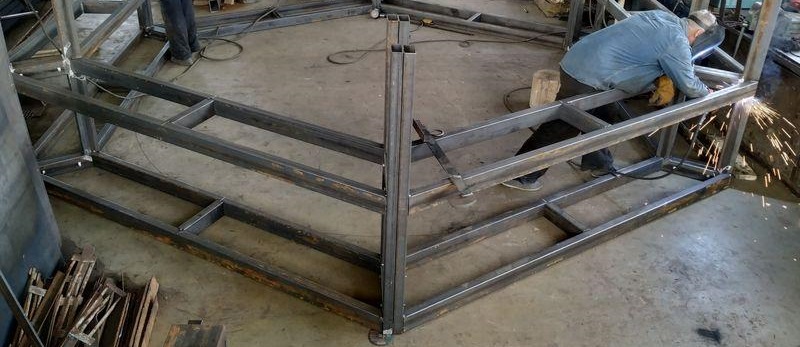

svarochnye-raboty-karkasa-iz-truby-stalnye-kvadratnye

На что стоит обратить внимание

Уделяйте внимание и такому параметру как технология монтажа, основных две.

  • Первая — сварка (полипропилена) с использованием сварочного станка, экструдера (в промышленных условиях) или строительного фена (подручные средства).
  • Вторая – соединение при помощи фитингов (изготовленных из других полимеров тройников, переходников (с квадратного на круглое или другое профильное сечение), отводов, соединительных муфт).

Основные преимущества – небольшой вес квадратной трубы из полимеров и длительный срок полезной эксплуатации.

Квадратные трубы из цветных металлов и сплавов

Переходим к квадратным металлическим трубам, которые относятся к категории цветного металлопроката, то есть изготавливаются из цветных металлов, чаще сплавов нескольких металлов в определенной пропорции. Очень обширная группа изделий. Остановимся кратко на трех наиболее часто встречающихся видах продукции, таких как:

  • титановые квадратные трубы, при их производстве используется ГОСТ 22897-86, ГОСТ 19807-91 и ряд других нормативных документов;
  • алюминиевые квадратные трубы, выпускаются на основании ГОСТ 18475-82, ГОСТ 18482-2018, некоторых иных регулирующих актов;
  • медные квадратные трубы, изготавливаются по ГОСТ 16774-2015.

И вот настало время рассказать о втором важном критерии выбора, о первом (габаритах (длина, ширина боковых граней и толщина стенок)) уже упоминали выше.

Кстати, одно маленькое замечание. Весь трубный прокат по толщине стенок подразделяется на две большие группы – тонкостенный и толстостенный.

Трубы стальные квадратные — отличия по способу изготовления

Все дело в том что металлическая квадратная труба может изготавливаться с использованием нескольких технологий. С учетом этого параметра выделяют две большие группы трубного металлопроката в целом – бесшовный и сварной. В свою очередь бесшовные трубы подразделяются на горячедеформированные и холоднодеформированные, а сварные различаются по виду используемой технологии сварки.

Разница огромная:

  • горячедеформированные бесшовные квадратные трубы отличаются повышенной прочностью, но это самый дорогой вид металлопроката;
  • прессованные бесшовные квадратные трубы по своим характеристикам практически аналогичны горячекатаным трубам, как правило, изготавливаются из цветных металлов и сплавов;
  • холоднодеформированные бесшовные квадратные трубы имеют высокий коэффициент упругости и выдерживают существенные перепады внутреннего давления;
  • сварные квадратные трубы обладают самой широкой универсальностью использования и самый доступный из указанных видов трубного проката.

https://www.youtube.com/watch?time_continue=184&v=sHBP4rPAntc

Подробнее о технологиях производства

Бесшовные горячедеформированные трубы получаются из специальных металлических заготовок, их называют блюмом. Свое название получил из-за технологии прокатки слитков на блюминге (это одна из разновидностей прокатных станов). Сейчас больше используется технология непрерывного литья. Берут блюм, выполняют его раскройку, затем нагревают до заданной температуры в кольцевой печи и после на прошивном стане проводится прокатка заготовки. Это в общем, технологический процесс более сложный и включает несколько сопутствующих работ.

prokatka-slitkov-na-blyuminge-truby-stalnye-kvadratnye

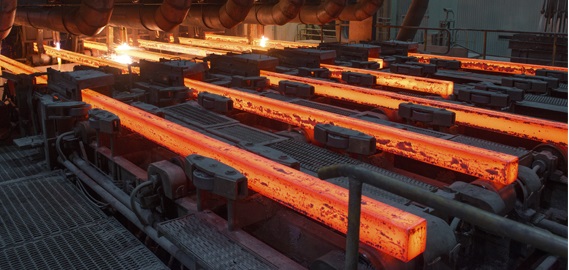

Процесс прокатки слитков на блюминге

Технология прессования заключается в использовании прошивного пресса. Холоднодеформированные квадратные трубы изготавливаются из труб с обычным круглым сечением путем их прокатки через валки на прокатном стане (с использованием пластической деформации металла валками на оправке, как правило, конической). Сварные квадратные трубы изготавливаются из листового металлопроката, такого его вида как штрипс. Заготовку сгибают, а затем сваривают, порой дополнительно используется горячая калибровка или холодное деформирование. Технология сварки выбирается исходя из особенностей как самой квадратной трубы, так и материала ее изготовления. Среди основных методик:

  • дуговая электросварка с прямым швом под слоем флюса;
  • электросварка сопротивлением;
  • аргонодуговая сварка в среде инертного газа (аргона или гелия);
  • печная сварка.

И в заключение этого подраздела отметим два важных момента. Первый – в чистом виде металлы используются не так часто, больше речь о сплавах. Например, можно на рынке встретить квадратные трубы на основе сплавов меди с другими металлами, те же латунные (очень редко, как правило, под заказ) или бронзовые, либо алюминия с иными металлами, отметим дюралевые. Второй – есть такая категория как биметаллические квадратные трубы. О направлениях использования металлических квадратных труб расскажем дальше.

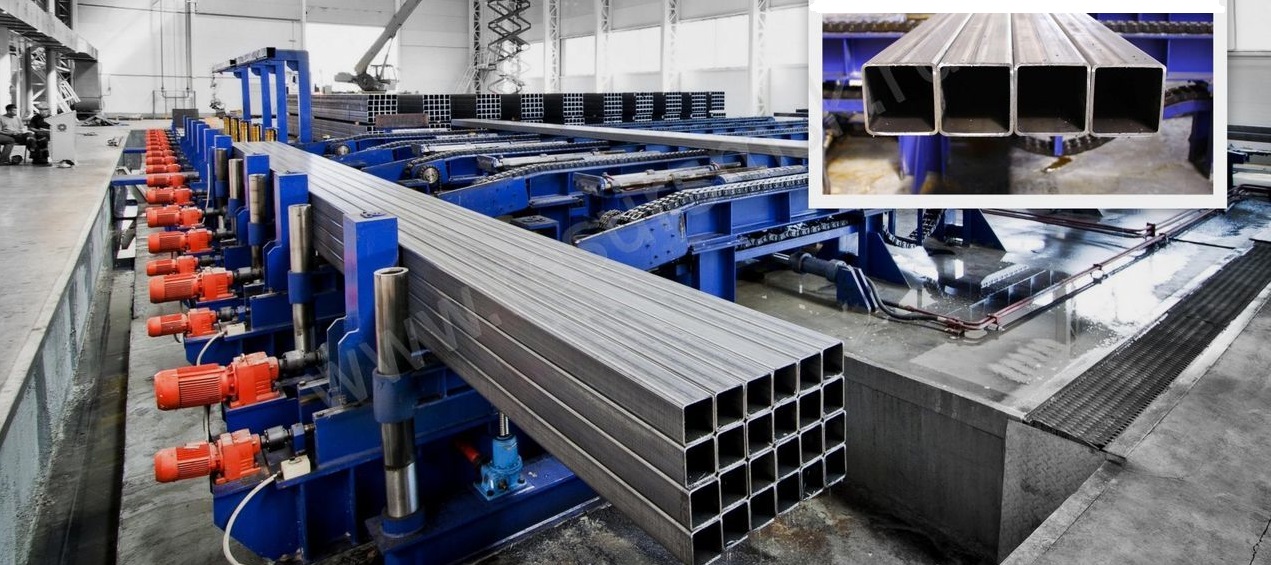

proizvodstvo-kvadratnoj-profil'noj-truby

Сосновый лес нормативных документов

В русском эпосе есть такое выражение: «Заблудиться в трех соснах». Это утверждение можно использовать применительно квадратной трубы (профиля). Все дело в том, что ГОСТ 30245 2003 трубы стальные квадратные сортамент определяется тремя!!! ГОСТами и все действующие, по некоторым пунктам дублируют друг друга, по некоторым дополняют, а по некоторым есть противоречия. И заводы производители могут использовать один из этих трех нормативных документов. Речь о:

  • Старый (советских времен), ГОСТ 8639-82, в нем определен сортамент квадратных труб, хотя технологии и потребности рынка за почти 40 лет ушли далеко;
  • ГОСТ 30245-2003, на него уже ссылались выше, устанавливает нормы для производства квадратного профиля, применяемого в строительных конструкциях;
  • В ГОСТ 32931-2015, определен весь сортамент профильного трубного проката, используемого при монтаже металлоконструкций, квадратных труб в том числе.

Говоря образно, была и четвертая сосна – ГОСТ Р 54157-2010, его отменили, но в прайсах все еще встречается отсылка на этот нормативный документ. А если кому этого мало, то некоторые производители используют свои СТО АСЧМ. Еще встречается и такой раритетный документ как ТУ 36-2287-80, но он отменен и не действует.

Давайте кратко пройдемся по указанным нормативным документам, чтобы определиться с сортаментом предлагаемой продукции.

Итак, ГОСТ 8639-82. По этому документу все стальные квадратные трубы подразделяются на бесшовные (горячедеформированные, а еще холоднотянутые) и электросварные. Основные параметры:

  • наружный диаметр проката (ширина боковых граней) составляет от 10×10 до 180×180 мм (по ГОСТ 30245-2003 от 40х40 до 300х300 мм, по ГОСТ 32931-2015 от 10х10 до 500х500 мм);
  • толщина боковых граней от 1 до 14 мм (по ГОСТ 30245-2003 от 2 до 12 мм, по ГОСТ 32931-2015 от 0,8 до 22 мм);
  • площадь сечения от 0,343 до 89,59 см² (по ГОСТ 30245-2003 от 2,94 до 132,10 см², по ГОСТ 32931-2015 от 0,28 до 399,97 см²).
oborudovanie-dlya-proizvodstva-kvadratnoj-profil'noj-truby

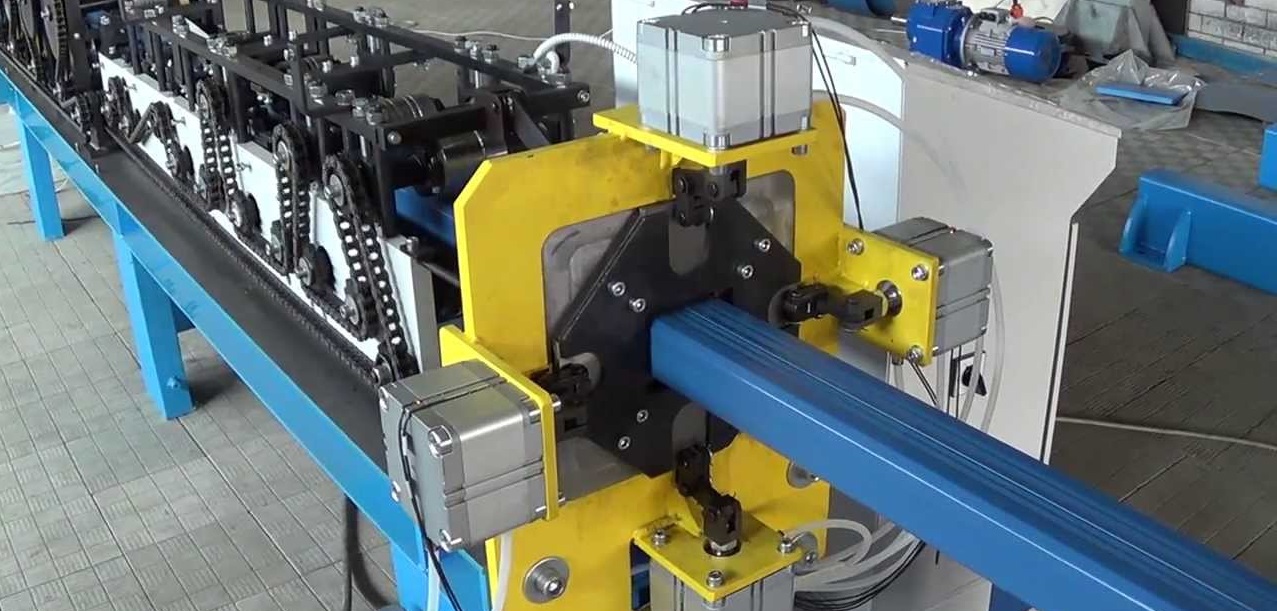

Оборудование для производства квадратной профильной трубы

Так называемые специальные размеры

Что касается длины, то в нормативных документах указано несколько ее видов – мерная, немерная, кратная мерной. Причем этот параметр не обязательно должен соответствовать значениям, указанным в ГОСТах. То есть под заказ по желанию и требованиям заказчика с завода производителя. И второй момент. Многие металлобазы оказывают услуги по порезке трубного металлопроката. Если брать нормативные значения, то длина проката для:

  • бесшовных горячедеформированных труб по ГОСТ 8639-82 от 4,5 до 12 м, по ГОСТ 32931-2015 от 3 до 12,5 м;
  • холоднодеформированных (бесшовных и сварных) по ГОСТ 8639-82 от 1,5 до 11 м, по ГОСТ 32931-2015 от 1,5 до 12 м;
  • сварных по ГОСТ 8639-82 от 5 до 9 м, по ГОСТ 32931-2015 от 3 до 18 м, по ГОСТ 30245-2003 от 6 до 12 м.

Материал изготовления квадратной трубы, которая относится к черному металлопрокату, – определенные марки стали. В том числе углеродистой (ГОСТ 1050-88, ГОСТ 9045-93) и легированной (ГОСТ 19281-89, ГОСТ 4543-71, в народе используют термин – «нержавейка»). Учитывайте что марка стали во многом определяет рабочие характеристики, направление использования и ряд других важных параметров.

Трубы стальные квадратные ГОСТ 30245 2003. Преимущества и сфера применения

svarka-profilyaПрофильные трубы квадратного сечения вне зависимости от материала изготовления отличаются целым рядом преимуществ. Первое – удобство транспортировки и хранения, квадратный профиль обеспечивает устойчивость. Среди других преимуществ:

  • небольшой вес;
  • высокая степень прочности;
  • повышенная пропускная способность;
  • устойчивость к нагрузкам, включая динамические, ветровые и вибрационные.

Направлений использования огромное количество. О полимерных трубах уже рассказывали. Что касается квадратного трубного металлопроката, то он сейчас все реже используется при укладке коммуникаций. И все чаще при возведении различных конструкций. В том числе с несущими функциями в виде балок, дизайне помещений, ландшафте и строительстве. Помимо этого квадратная труба широко применяется в машиностроении, мебельном производстве и многих других отраслях.

banner-kvadratnaya-truba-konec

По ГОСТ 30245 2003 трубы стальные квадратные сортамент достаточно широкий. Это не считая других действующих нормативных документов. Поэтому если понадобится квадратная труба – обращайтесь! Обязательно поможем с выбором!
