Что такое монолитный фундамент, и как его сделать самостоятельно

Что такое монолитный фундамент, и как его сделать самостоятельно

Самым прочным и относительно недорогим вариантом является фундамент монолитный плитный. Для строительства коттеджа необходимо использовать только надежные строительные материалы. Самой важной составляющей любого сооружения является его основание. Оно должно обладать высокой прочностью и долговечностью.

Ниже мы подробно разберемся с основными разновидностями монолитного основания для загородного дома. Рассмотрим все основные составляющие, а также все этапы самостоятельного возведения.

Содержание

Что такое монолитный фундамент для частного дома

Плитное (монолитное) основание представляет собой сплошную железобетонную плиту, на которой собственно и строятся все последующие несущие конструкции (стены, перекрытия, опоры и т.д.). Для того чтобы прочностные качества и характеристики были на высоком уровне необходимо выполнять проектирование. При этом учитывается габаритные размеры будущего строения, тип грунта и другие особенности (природные, геологические). В простом понимании это однородная структура, которая состоит из металлического каркаса, залитого прочной бетонной смесью. Если имеются грунтовые воды, то дополнительно необходимо устанавливать специальную дренажную систему.

Фундамент данного типа относится к плавающим разновидностям, которые имеют относительно небольшую глубину заложения. В самом низу должен располагаться небольшой слой из мелкого гравия и песка, который будет равномерно распределять нагрузку на нестабильный грунт. Так как площадь достаточно большая, то для возведения потребуется большое количество армирующих элементов и бетонной смеси. Рекомендуется использовать бетон высокого качества (не ниже марки В30). Глубина заложения будет напрямую зависеть от массы строения и типа грунта.

fundament

Монолитное основание имеет одну особенность, о которой вам стоит знать. Если строительство коттеджа выполняется на пучинистой и нестабильной почве, то в зимний период здание может подниматься, а при потеплении – опускаться в прежнее положение. Благодаря прочности и однородности железобетонной плиты, данные изменения никак не влияют на целостность несущих стен.

Монолитный фундамент плюсы и минусы

Среди всего многообразия преимуществ можно выделить четыре самых главных:

  • Он позволяет строить здания и сооружения большой массы на пучинистых и сыпучих грунтах;
  • Практически исключается вероятность появления усадочных деформаций. Благодаря этому все несущие конструкции строения сохраняют свою целостность;
  • Глубина заложения относительно небольшая. Это значительно ускоряет процесс возведения. Не требуется наличие специальной техники, что позволяет экономить и денежные средства;
  • Плиту фундамента можно использовать в качестве пола для первого этажа.

Если при возведении дополнительно использовались ребра жесткости, то это способствует увеличению показателя устойчивости к деформациям изгибающего типа. Нагрузка будет равномерно распределяться по всей поверхности.

К недостаткам можно отнести следующее:

  • Так как плита должна быть сплошной и монолитной, а в некоторых случаях ее площадь может достигать больших показатель, то требуется большой расход строительных материалов (арматуры и качественного бетона);
  • Высокие трудовые затраты.

На каких типах грунта можно применять

Фундамент монолитного типа целесообразнее всего использовать только на определенных типах почвы. Во всех остальных случаях правильнее будет использовать основание свайного или ленточного типа. В основном его используют в тех случаях, когда грунт, на котором возводится здание, достаточно подвижный. Здесь необходимо, чтобы сама постройка перемещалась под действием грунтовых масс без каких-либо повреждений.

Можно применять для следующих типов грунта:

  • Песчаная почва или супесь;
  • Глина или суглинок;
  • Любой тип почвы, который обладает высоким показателем влагонасыщения;
  • Торфяники.

Перед строительством необходимо обязательно узнать о сейсмической опасности на данной территории. Плитный фундамент нельзя использовать в местах с повышенной сейсмической опасностью.

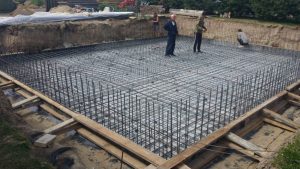

Показатель пучинистости почвы может быть различным, несмотря на один и тот же тип грунтовых масс. fundament-monolitnyj-plitnyjПоэтому приходится использовать разные варианты плит. Если почва оказывает сильное вертикальное перемещение, то необходимо использовать отдельные блоки и дополнительные верхние ребра жесткости. Для этого применяются готовые железобетонные блоки, которые скручиваются арматурой и заливаются прочной бетонной смесью. Сильное армирование позволить снизить и равномерно распределить воспринимаемую нагрузку от вертикальных перемещений.

Если грунт не оказывает сильного вертикального перемещения, то применяется обычное монолитное основание без дополнительного армирования. В качестве основного наполнителя можно использовать бутовый камень.

Немаловажным фактором при выборе плитного фундамента является масса и этажность будущего сооружения. Чем больше будет масса, тем более надежное будет соединение, что полностью исключает возникновение серьезных деформаций от движения грунта.

4 разновидности монолитного основания

  • Классический тип. Это обычная плита соответствующего размера, выполненная из железобетона. Возведение выполняется на слое мелкого гравия, дополнительно можно делать слой утеплителя. Толщина бетонного слоя будет напрямую зависеть от общего веса дома, а также от типа почвы. В среднем этот показатель может составлять 30 – 50 сантиметров;
  • Утепленная шведская плита, сокращенно УШП. Ее особенность в том, что она делается в специальной опалубке из пенополистирольных материалов, которая в последующем не убирается. Поверхность фундамента используется для обустройства теплого пола. Для этого первоначально укладывается слой утеплителя, а затем прокладываются трубы. После этого укладывается арматурная сетка и пол заливается небольшим слоем бетонного раствора (10 -12 сантиметров). Необходимые коммуникации (водопровод, канализация и т.д.) проводятся на этапе обустройства основания. Поэтому необходимо выполнить правильные расчеты на этапе предварительного проектирования. В дальнейшем исправить какие-либо недочеты будет практически невозможно. Данный тип фундамента является наиболее денежно затратным и сложным в возведении, но все же именно его выбирают при строительстве загородных домов/коттеджей;
  • Русский тип с ребрами жесткости, которые направлены вниз. В данном случае используются железобетонные плиты с дополнительными ребрами жесткости. Применяется в тех случаях, когда необходимо построить сооружение на грунтах, которые подвержены серьезному пучению под действием низких температур. Сначала устанавливаются плиты, а затем выполняется дополнительное армирование ребрами жесткости. Данная процедура значительно увеличивает несущую способность;
  • Русский тип с ребрами жесткости, которые направлены вверх. Здесь укрепляющая лента совпадает с контурами несущих стен здания. Если будущее строение не обладает большим весом, то в качестве ребер жесткости можно использовать уже собранные железобетонные конструкции. Далее укладывается слой теплоизоляции, в нем же формируются все необходимые коммуникации.

Составные части монолитного основания

Для того чтобы построить надежный и долговечный дом, необходимо возвести качественное основание. Не стоит на этом экономить, так как вы рискуете получить в дальнейшем серьезные проблемы. Монолитный плитный фундамент состоит из нескольких составных частей. Вам необходимо об этом знать и учитывать при проектировании.

fundament-monolitnyj-plitnyj-sostavГеометрические размеры плиты и другие необходимые параметры будут зависеть от типа строительного объекта и характеристик почвы, на которой выполняются строительные работы. Поэтому сначала выполняется геологическая разведка территории, а потом уже на основании полученных данных делаются последующие расчеты.

Первый слой является подушкой, но которой будет укладываться плита. Для этого удаляется верхний слой грунта и дно засыпается смесью из песка и мелкого щебня. Этот слой будет выполнять функцию амортизации в те моменты, когда грунт начнет двигаться вверх или вниз. Толщина подушки должна находиться в пределах 50 -60 сантиметров.

Второй слой называется подбетонкой. Основание необходимо укладывать на ровную поверхность. Для этого на слой с так называемой подушкой укладывается небольшая бетонная прослойка. После того как бетон высохнет на его поверхность укладывают слой гидроизоляционного материала. В некоторых случаях может потребоваться больше гидроизоляции (2-3 слоя).

Третий слой – это теплоизоляция. В качестве теплоизоляции применяются рулоны или плиты стандартных размеров пенополистирола.

Четвертый слой – это само железобетонное основание. Состоит он из металлического армирующего каркаса, который заливается бетонной смесью надлежащего качества. Чем больше будет армирующих элементов, тем выше будут прочностные показатели. Верхняя часть плиты должна располагаться на определенном расстоянии выше уровня грунта.

Как сделать монолитный фундамент самостоятельно

На первоначальном этапе выполняются все необходимые расчеты. Для этого вам потребуется собрать данные о водонасыщении и о типе грунта. Специалисты проводят ряд геологических процедур. Важно учитывать нагрузку на грунт от строящегося объекта. Для этого вычисляют приблизительный вес каждого отдельного элемента дома (стены, перекрытия, кровля и т.д.) и суммируют. Полученную величину необходимо разделить на площадь всего основания, тем самым получим величину удельного давления. Показатель удельного давления должен отвечать нормативам, которые прописаны в соответствующем СНиПе.

Толщина плиты основания может находиться в пределах от 15 до 35 сантиметров. Необходимо абсолютно точно подобрать данный показатель, поэтому доверяйте все расчеты профессиональным специалистам. Если толщина будет подобрана неправильно, то это приведет к появлению различных деформаций стен и перекрытий дома.

Теперь давайте подробно и поэтапно рассмотрим процедуру изготовления плитного основания. Для начала разберемся с теми строительными материалами, которые нам понадобятся:

  • Бетонная смесь соответствующей марки. Приблизительно 0,25 кубометров бетона на один квадратный метр площади основания;
  • Песок и небольшой щебень для формирования подушки;
  • Специальная полиэтиленовая пленка. Она продается в рулонах, поэтому необходимо рассчитать нужное количество на всю площадь с небольшим запасом;
  • Металлическая арматура. Для простого армирования подойдут стержни диаметром 10 миллиметров. Если будут использоваться дополнительные ребра жесткости, то рекомендуется применять стержни диаметром не более 12 миллиметров;
  • Стальная вязальная проволока для соединения армирующих элементов;
  • Обрезная доска для возведения опалубки по всему периметру.

Фундамент монолитный плитный — поэтапная инструкция

Подготовительные работы

Первый этап – это необходимые подготовительные работы. Выполняется расчистка территории. Убирается мусор, выкорчевывают деревья и кустарники. После этого делаем разметку и устанавливаем колышки по всему периметру. Между колышками натягиваем веревку. Внутри помеченной области удаляется слой грунта на глубину около 50 сантиметров. Данная процедура выполняется при помощи экскаватора.

Второй этап – формируем подушку для фундамента. Она будет состоять из нескольких слоев, которые потребуется последовательно уложить. Сначала на самое дно засыпается песок, его необходимо смочить водой и плотно утрамбовать при помощи специальной виброплиты. Толщина данного слоя не должна быть более 15 сантиметров. Далее укладывается слой щебня толщиной в 20 сантиметров. В этом слое необходимо будет сделать каналы для прокладки необходимых коммуникаций (водопровод, канализация и т.д.), а также для прокладки электрокабеля. После этого прокладывают трубы и кабеля в соответствии с планом дома и выводят их концы вверх.

Гидроизоляция и теплоизоляция

Третий этап – обустройство гидроизоляции и теплоизоляции. Сверху уплотненного слоя подушки укладывается слой гидроизоляции. Перехлест между полотнами должен составлять не менее 15 сантиметров. В последующем торцы тоже необходимо будет обработать гидроизоляцией, поэтому оставляем по краям запас приблизительно на 20 сантиметров. В качестве гидроизоляционного материала используется полиэтилен, но можно использовать и обычный рубероид. Места перехлеста обязательно соединяем при помощи специального скотча.

Теперь выполняем теплоизоляцию. Для этого по бокам укладывается слой из пенополистирола. С внешней стороны его необходимо будет закрепить опалубкой, сделанной из подготовленных обрезных досок. В качестве утеплителя можно использовать и фибролитовые плиты. В места, где будут находиться стены, укладывается всего один слой теплоизоляции, а в места с повышенной нагрузкой необходимо будет уложить два слоя.

Армирование

Четвертый этап – армирование. Сначала изготавливаем металлический каркас для ребер жесткости. Используются армирующие стержни диаметром 12 и 10 миллиметров. После этого элементы каркаса устанавливаются в необходимом положении и связываются между собой вязальной проволокой. Теперь необходимо выполнить укрепление монолитной плиты. Для этого из арматуры собирается специальная сетка. Если толщина плиты не превышает 200 миллиметров, то достаточно будет одного армирующего слоя. Применяются стальные стержни с диаметром не более 10 миллиметров. Металлические каркасы и армирующую сетку необходимо устанавливать на специальные подпорки небольшой высоты (8-10 миллиметров).

Теплый пол

Пятый этап – обустройство теплого пола. Если необходимо сделать систему «теплый пол», то потребуется сделать еще один слой. Сначала прокладываются трубы соответствующего размера. Укладка труб выполняется только там, где это необходимо. Их крепление выполняется непосредственно к металлическим элементам каркаса при помощи пластиковых хомутов. После этого трубы подключаются к соответствующим коммуникациям и заполняются водой.

Плита основания

Шестой этап – формирование плиты основания. Теперь наступает самый важный этап возведения фундамента. Сначала устанавливается опалубка и проверяется ее прочность, затем проверяют прочность каркаса и удаляют весь ненужный мусор. Теперь необходимо выполнить заливку бетонной смесью. Заливка выполняется от краев плиты и заканчивается на середине. Раствор необходимо уплотнять, используя специальные глубинные вибраторы. После полного заполнения необходимо выровнять поверхность до идеально ровного положения. Для этого применяются строительные гладилки и виброрейка. После этого всю плиту накрывают пленкой и оставляют на несколько суток до полного высыхания.

Если строительство выполняется в жаркий летний период, когда температура окружающей среды превышает 20 градусов, нужно не допускать резкого пересыхания поверхности бетона. Для этого каждые 3 часа выполняется увлажнение поверхности. Опалубку убирают только после полного высыхания. Период высыхания может длиться от нескольких дней, до нескольких недель в зависимости от климатических условий и температурного режима.

Для строительства загородных коттеджей на достаточно подвижных грунтах рекомендуется использовать фундамент монолитный плитный. Он не позволит деформироваться стенам дома даже при сильном пучении почвы.
